1.0引言
CH7026B-TF是一种面向手持和类似系统的设备,它接收数字输入信号,并通过三个10位DAC编码和传输数据。该设备能够对视频信号进行编码,并为NTSC和PAL标准生成同步信号。还支持模拟RGB输出和复合同步信号。设备接受不同的数据格式,包括RGB和YCRCB(例如,RGB565、RGB666、RGB888、ITU656,如YCRCB等)16位SDRAM可以嵌入到软件包中,因此可以进行帧速率转换和图像旋转。

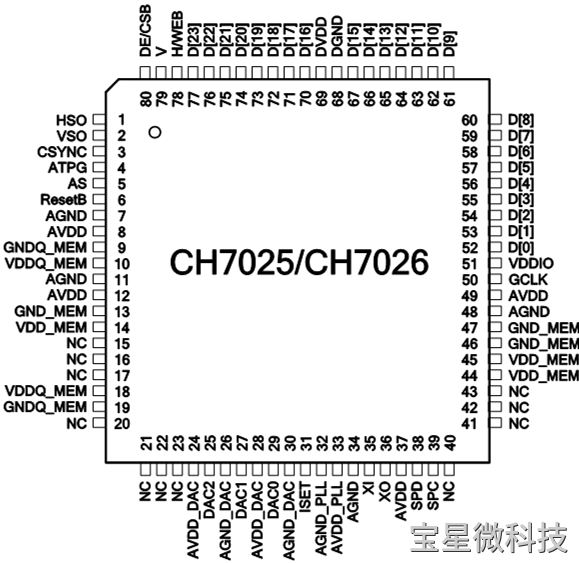

本应用说明仅关注CH7025/CH7026B-TF SDTV/VGA编码器的基本印刷电路板布局和设计指南。组件放置、电源去耦、接地、输入/输出指南本文件讨论了信号接口。下面的讨论和图表反映并描述了基于CH7025/CH7026的80针LQFP和BGA包的连接。请参考CH7025/CH7026数据表了解管脚分配的详细信息
2.0组件放置和设计注意事项
与CH7025/CH7026B-TF相关的部件应尽可能靠近各自的销。以下讨论将介绍如何连接关键销的指南,以及与这些销相关的组件的放置和布局指南。
2.1电源去耦
如图1所示,通过在每个电源插脚上放置一个0.1uf陶瓷电容器,可以实现最佳的电源去耦。这些电容器(c1、c2、c3、c4、c5、c6、c7)应尽可能接近其各自的电源和接地引脚,并使用短而宽的轨迹将引线电感降至最低。在可能的情况下,除接地通孔外,物理连接迹线应将去耦电容器的接地针脚连接到CH7025/CH7026接地针脚。
2.1.1接地销
CH7025/CH7026B-TF的模拟和数字接地应连接到公共接地平面,以为电源电流提供低阻抗返回路径。只要可能,每个CH7025/CH7026B-TF接地针脚应直接连接到其各自的去耦电容器接地线,然后通过接地通路连接到接地平面。应使用较短和较宽的痕迹来减小引线电感。见表1和接地针脚分配表2。
2.1.2电源插脚
有七个电源插脚:AVDD、AVDDU DAC、AVDDU PLL、VDDIO、DVDD、VDDQ、VDDU MEM。
电源插脚分配见表1。电源去耦见图1。
