MCP6001T-I/OT您现在的位置：首 页 > MCP6001T-I/OT
| MCP6001T-I/OT | |
| 宝星微库存：5500 PCS | |
| 厂商： MICROCHIP | |
| 封装： SOT-23 | |
| 年份： 2020+ | |
| 备注： 1 MHz 低功率运算放大器MCP6001T-I/OT | |
PDF：
|
|
MCP6001
Status: In Production
Microchip Technology Inc.的MCP6001/2/4系列运算放 大器是专门为各种通用应用设计的。这一系列器件具有 1 MHz增益带宽积（Gain Bandwidth Product，GBWP） 和 90° 相位容限（典型值）。在 500 pF 的容性负载下， 它也同样具有 45° 相位容限 （典型值）。即使单电源供 电电压只有 1.8V，这个系列的运算放大器仍可工作，此 时静态电流为 100 µA（典型值）。此外，MCP6001/2/ 4 支持轨到轨输入输出，它的共模输入电压范围为 VDD + 300 mV 到 VSS - 300 mV。这个系列的运算放大 器在设计中采用了 Microchip 先进的 CMOS 工艺。 MCP6001/2/4系列提供了工业级和扩展级的温度范围。 电源供电范围为 1.8V 到 5.5V。
MCP6001是一款通用运算放大器，可在1.8至6V的工作范围内提供轨对轨输入和输出。该放大器具有典型的1兆赫GBWP，典型的静态电流为100微安。MCP6001有SC-70和SOT-23两种型号。
MCP6001RT-I/OT特征
• 提供 SC-70-5 和 SOT-23-5 封装
• 1 MHz 增益带宽积 （典型值）
• 轨到轨输入 / 输出
• 供电电压：1.8V 至 5.5V
• 供电电流：IQ = 100 µA （典型值）
• 90° 相位容限 （典型值）
• 温度范围：
- 工业级：-40°C 至 +85°C
- 扩展级：-40°C 至 +125°C
• 提供单运放、双运放和四运放封装
MCP6001RT-I/OT应用
• 汽车
• 便携式设备
• 光电二极管放大器
• 模拟滤波器
• 笔记本电脑和 PDA
• 电池供电系统

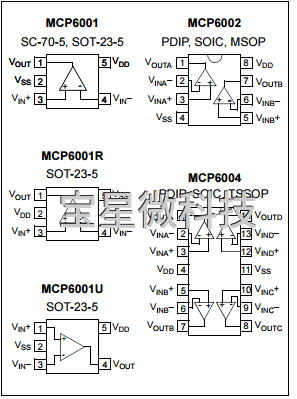

MCP6001T-I/OT封装电路图

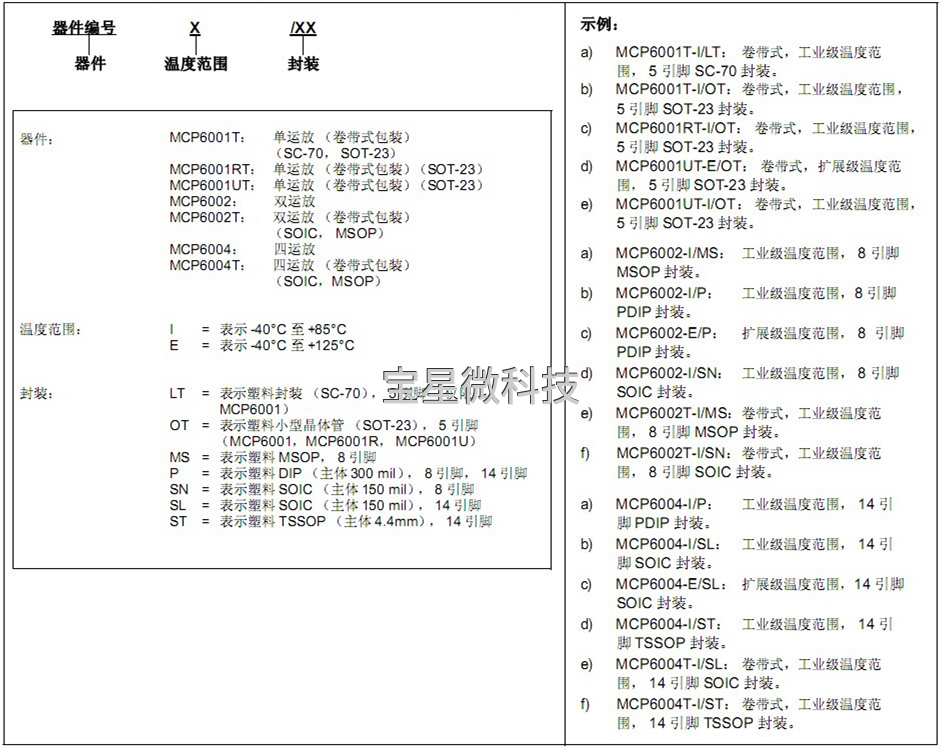

MCP6001T-I/OT型号解析
